HDR/LDR的IBL实现 | IronName

对应Unity项目场景名：SimpleIBL
在简易能量守恒光照模型的基础上做的。

(美丽的磨砂金属感，是几天的努力换来的口牙)

一些参考

IBL相关文章： https://zhuanlan.zhihu.com/p/66518450
Youtube 教程 Freya Holmér 的 Normal Maps, Tangent Space & IBL • Shaders for Game Devs [Part 3]
@苏格拉没有底。的笔记

跑到 @苏格拉没有底。那里看笔记，他还学了 Yt 的那个视频。结论是这个实践真超纲了。。。硬着头皮上呗

IBL

IBL就是用一张 环境贴图（通常为立方体贴图，Cubemap） 来模拟整个场景对物体的光照，替代之前用的那个常数 UNITY_LIGHTMODEL_AMBIENT。

漫反射IBL：计算来自环境各个方向的间接漫反射光。通常预计算为一张较模糊的辐照度图。
镜面反射IBL：计算来自环境的镜面反射（即高光）。由于它随粗糙度变化剧烈，通常需要一套预滤波的Mipmap链和一张BRDF积分贴图。

预计算贴图

为了得到：
- Irradiance Map: 漫反射辐照度图
- Prefiltered Env Map: 预滤波环境图
- BRDF LUT: BRDF查找表

方法

Unity 的 URP 和 HDRP 中有内置的IBL贴图生成功能
使用C#写个工具脚本（本次实践选用）
使用Compute Shader（高级）
第三方工具

.hdr?.dds?

.dds是在图形程序中被广泛使用的格式。它相比 .hdr 的优势主要体现在以下几个方面：

原生支持Mip链：.dds 文件可以预生成并存储完整的mip链。这意味着你的 _PrefilteredEnvMap 的模糊层级是直接写在文件里的，无需引擎在运行时额外计算，加载后就能直接使用，从而节省了运行时的开销和纹理内存。
GPU硬件压缩：.dds 支持GPU硬件直接解码的压缩格式（例如 DXT1/BC1 等）。这使得它无论在磁盘上还是内存中，所占用的空间都远小于 .hdr 文件。同时，在渲染时GPU可以快速解压，极大提升了加载和渲染效率。
原生立方体贴图支持：.dds 格式原生支持存储立方体贴图，因此用它保存的贴图能直接被 Unity 识别和使用，无需额外配置。
保留高动态范围数据：这一点你可能会有些意外，.dds 本身也完全支持高动态范围数据。对于需要高精度 HDR 信息的 PBR 流程，可以将 cmftStudio 输出的格式设置为 R16G16B16A16_FLOAT 或 R32G32B32A32_FLOAT。这样既保留了 .dds 的所有性能优势，又能获得足够精度。
而如果直接使用 .hdr 格式，就难以兼顾上面的优势了。因为 PrefilteredEnvMap 的核心在于其 mip 链，而 .hdr 文件本身无法原生包含 mip 信息。虽然引擎可以在加载时动态生成 mip，但这会增加加载耗时，并且无法保证生成的 mip 质量与 cmftStudio 这类离线工具的精确滤波效果完全一致。此外，如果操作不当，还可能出现HDR 范围信息丢失或数值被钳位（clamp）的问题，导致高光部分过曝或细节缺失

RGB8/RGBA8

8位整数通道。这是低动态范围（LDR）格式，颜色会发灰，亮部也缺乏层次，会让 PBR 材质看起来“很平”。
所以我选择 RGBA16F.（再往上还有RGBA32F)

使用BRDF LUT小贴士

记得把伽马矫正关了，因为要直接用数值。Unity 就是取消 sRGB 空间的勾选。
Repeat Mode 设置为 Clamp 以免边缘异常。
发现贴图采样异常记得看看Property里的和着色器里变量名一不一样。改完记得重新拖放。

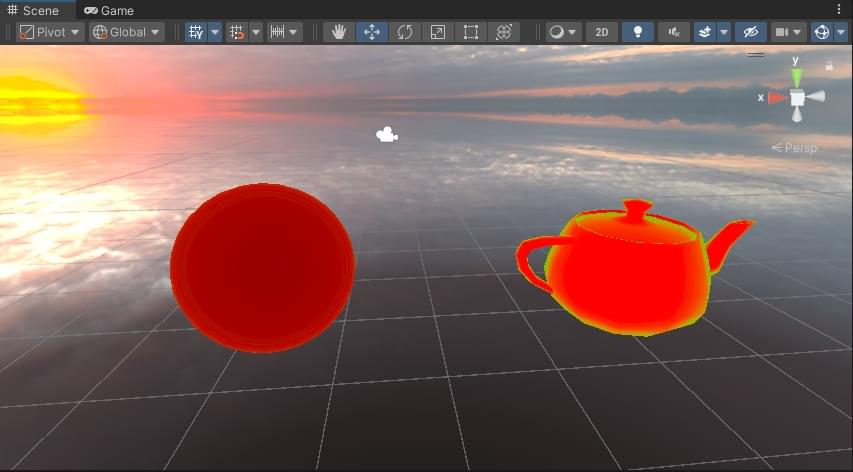

(图中为 BRDF LUT在不同粗糙度上的结果)

别问，问就是教训。

两个菲涅尔项 F

直接光照
- 拥有信息：明确的光线方向 L和视线方向 V。
- 计算方式：可以精确计算半角向量 H = normalize(L + V)，并使用 VdotH来计算当前这一束光在当前这个微平面上的菲涅尔反射率 F。这个 F同时用于计算镜面反射BRDF和漫反射比例 kD，确保了能量在该束光的镜面与漫反射分量间正确分配。
基于图像的光照 (IBL)
- 信息缺失：IBL没有单一的、明确的光线方向 L。它代表来自整个半球的所有可能入射光线的积分。
- 核心问题：我们无法为环境光计算出一个通用的 H和 VdotH。
- 解决方案：采用被称为 “分割和近似” (Split Sum Approximation) 的方法。它将镜面反射IBL的积分拆解为两部分，并分别进行预计算或近似。 fresnelSchlickRoughness函数正是这个近似的一部分。

提醒

下面这些看起来很难，确实不简单。知道这三个贴图就够了。这几张纹理的生成卡了我好久，最终放弃自己鼓捣这个代码了。使用 cmftStudio得到辐照图和预过滤图。（风扇转冒烟了）BRDF LUT 是从 LearnOpenGL 网站上下载的 512*512 的 PNG。

*IBL的计算

对于 Cook-Torrance 模型，我们要解的方程为：（已省略中间过程）

L_o(p,\omega_o)=L_d(\omega_o)+L_s(\omega_o)

方程拆成了两部分，漫反射项和镜面反射项。

离线渲染中我们可以用蒙特卡洛积分法去求解这个积分值，但计算量很大。所以实时渲染中面临的问题就是如何快速计算。
主要思路就是预计算，把复杂的积分都先算好。我们会分别预计算漫反射项和镜面项，最终在实时渲染中只需通过简单的纹理采样即可得到结果。

Irradiance Map: 漫反射辐照度图

原作者是个数学硕士，所以我就不深究他的公式推导了。这里有他写的代码。

积分方法就是蒙特卡洛积分，我们可以简单地在半球面上均匀采样。

\frac{1}{\pi}\int_{\Omega}L_{i}(p,\omega_i)n\cdot\omega_id\omega_i

将 $\frac{1}{\pi}$ 放入irradiance map中，使用时就不用再除以 $\pi$ 了

specular 镜面项

值取决于很多参数。最简单粗暴的方法是在实施渲染中直接使用蒙特卡洛积分求解，但是性能很差。虚幻给出了近似解决的方法 spilt sum approximation。

Pre-filtered Environment Map: 预滤波环境图

L_c^*(R)\approx\frac{\sum_k^NL_i(\omega_i^{(k)})(n\cdot\omega_i^{(k)})}{\sum_k^N(n\cdot\omega_i^{(k)})}

$L_c^*(R)$ 有两个变量，为粗糙度和 $R$ 。对于一个特定的粗糙度，变量就只剩 $R$ ，因此我们可以像 irrandiance map 那样，预计算得到一个 cubemap。我们均匀的取粗糙度为 0, 0.25, 0.5, 0.75, 1.0，这样得到 5 个 cubemap。实时渲染时，就用 $R$ 和粗糙度进行三线性插值。

这个预计算有时需要实时更新，那么快速计算就十分重要。这个预计算关键的就是计算积分。为了加速收敛，我们可以用重要性采样，但还是需要不少的样本。Krivanek 的 Pre-filtered importance sampling 可以减少样本数量，收敛提升明显，只引入了一小些偏差。

这个预计算可以用CPU或者GPU计算。原作者的 GLSL实现

BRDF LUT: BRDF查找表

\int_{\Omega}f_s(\omega_i,\omega_o)n\cdot\omega_id\omega_i=F_0*scale+bias

我们将积分过程拆成了两部分：scale 和 bias（这俩是多项式），它们都消去了 F，因此变量只剩下 $\theta$ 和粗糙度，为了方便，用 $\cos\theta$ 做变量。scale 和 bias 可以根据法线分布函数进行重要性采样的蒙特卡洛积分来解决。
这两部分可以提前算好然后存在一个2D纹理中，也就是 BRDF LUT。

blue

这是一张2D贴图，与具体的环境无关，是所有PBR材质共享的。也就是说，可以直接去下载一张png来用。

原作者 GLSL实现

ToneMapping

从 HDR 映射到 LDR。
adapted_lum 是曝光参数，基于场景平均亮度可以做自适应曝光之类的。

Reinhard：柔和，高光压缩平滑。
CryEngine2：指数曲线，对比度较高。
Filmic：S 形曲线，中间对比增强，高光柔和。
ACES：电影级，色彩饱和度好，最常用。

为什么这里不配个对比图？

懒了。就相信已有结论吧。此外，adapted_lum这个变量在不同的ToneMapping函数里的位置都不同，也不知道设为相同值时算不算“控制变量”。

做阶段性成果总结的时候会做一下。

代码（部分省略）

Shader "Test/SimplePBR With IBL" {
	Properties {
        _Color ("Color Tint", Color) = (1, 1, 1, 1)
		//_MainTex ("Main Tex", 2D) = "white" {}
		_Specular ("Specular Color", Color) = (1, 1, 1, 1)
		_Metalness ("Metalness", Range(0.0, 1.0)) = 0.5
		_Roughness ("RoughNess", Range(0.05, 0.99)) = 0.5

		// IBL相关
		_EnvironmentMap ("Environment Cubemap", Cube) = "Skybox" {}
		_EnvIntensity ("Environment Intensity", Range(0, 5)) = 1.0
		_ReflectionIntensity ("Reflection Intensity", Range(0, 5)) = 1.0

		// 使用预计算贴图
		_IrradianceMap ("Irradiance Map", Cube) = "" {}
		_PrefilteredEnvMap ("Prefiltered Env Map", Cube) = "" {}
		_PrefilteredMipCount ("Prefiltered Mip Count", Float) = 10.0
		_BRDFIntegrationMap ("BRDF Integration Map", 2D) = "white" {}

		[KeywordEnum(Reinhard, CryEngine2, Filmic, ACES)] _ToneMapType ("Tone Mapping Type", Float) = 0
		_Exposure ("Exposure", Range(0.2, 5.0)) = 1.0
	}
	SubShader {
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}

		Cull Off

		// 辅助函数
		CGINCLUDE
		// 菲涅尔近似（Schlick）
		//...
		// GGX 法线分布函数
		//...
		// Smith 几何遮蔽函数（GGX 联合形式）
		//...


		// ----四种 HDR 到 LDR 的 ToneMapping
		// Reinhard
		float3 ReinhardToneMapping(float3 color, float adapted_lum)
		{
			const float MIDDLE_GREY = 0.18;
			// color *= MIDDLE_GREY / adapted_lum;
			// 为了统一，我们修改了 adapted_lum 的用法
			color *= MIDDLE_GREY * adapted_lum;
			return color / (1.0f + color);
		}

		// CryEngine2
		float3 CEToneMapping(float3 color, float adapted_lum)
		{
			return 1 - exp(-adapted_lum * color);
		}

		// Filmic
		float3 F(float3 x)
		{
			const float A = 0.22f;
			const float B = 0.30f;
			const float C = 0.10f;
			const float D = 0.20f;
			const float E = 0.01f;
			const float F = 0.30f;

			return ((x * (A * x + C * B) + D * E) / (x * (A * x + B) + D * F)) - E / F;
		}

		float3 Uncharted2ToneMapping(float3 color, float adapted_lum)
		{
			const float WHITE = 11.2f;
			return F(1.6f * adapted_lum * color) / F(WHITE);
		}

		// ACES
		float3 ACESToneMapping(float3 color, float adapted_lum)
		{
			const float A = 2.51f;
			const float B = 0.03f;
			const float C = 2.43f;
			const float D = 0.59f;
			const float E = 0.14f;

			color *= adapted_lum;
			return (color * (A * color + B)) / (color * (C * color + D) + E);
		}
		ENDCG


		Pass {
			Tags { "LightMode"="ForwardBase" }

			CGPROGRAM
			#pragma multi_compile_fwdbase
			#pragma multi_compile _TONEMAPTYPE_REINHARD _TONEMAPTYPE_CRYENGINE2 _TONEMAPTYPE_FILMIC _TONEMAPTYPE_ACES

			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"
			#include "Lighting.cginc"
			#include "AutoLight.cginc"

			fixed4 _Color;
			//sampler2D _MainTex;
			//float4 _MainTex_ST;
			fixed4 _Specular;
			float _Metalness;
			float _Roughness;

			samplerCUBE _EnvironmentMap;
			float _EnvIntensity;
			float _ReflectionIntensity;

			// 预计算贴图
			samplerCUBE _IrradianceMap;
			samplerCUBE _PrefilteredEnvMap;
			float _PrefilteredMipCount;
			sampler2D _BRDFIntegrationMap;

			float _Exposure;

			struct a2v {
				//...
			};

			struct v2f {
				//...
			};

			v2f vert(a2v v) {
                //...
			}

			// 使用预计算的辐照度图
			float3 SampleIrradiance(float3 normal) {
				return texCUBE(_IrradianceMap, normal).rgb * _EnvIntensity;
			}

			// 粗糙度调整的菲涅尔项
			float3 fresnelSchlickRoughness(float cosTheta, float3 F0, float roughness) {
				return F0 + (max(float3(1.0 - roughness, 1.0 - roughness, 1.0 - roughness), F0) - F0) * pow(1.0 - cosTheta, 5.0);
			}

			float3 ApproximateIrradiance(float3 normal) {
				float3 envColor = texCUBE(_EnvironmentMap, normal).rgb;
				return envColor * _EnvIntensity * 0.5;
			}

			fixed4 frag(v2f i) : SV_Target {

				float3 worldPos = i.worldPos;
				float3 worldNormal = normalize(i.worldNormal);

				fixed3 lightDir = normalize(UnityWorldSpaceLightDir(worldPos));
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir(worldPos));
				float3 reflDir = reflect(-viewDir, worldNormal);

				fixed3 halfDir = normalize(lightDir + viewDir);

				fixed3 albedo =  _Color.rgb;
				UNITY_LIGHT_ATTENUATION(atten, i, worldPos);

				float NdotL = max(0, dot(worldNormal, lightDir));
				float NdotH = max(0, dot(worldNormal, halfDir));
				float VdotH = max(0, dot(viewDir, halfDir));
				float NdotV = max(0, dot(worldNormal, viewDir));

				// 漫反射部分(Lambertian, 能量守恒)
				float3 F0 = lerp(float3(0.04, 0.04, 0.04), albedo, _Metalness); // 基础反射率
				float3 F = fresnelSchlick(VdotH, F0); // 菲涅尔项
				float3 kD = (1.0 - F) * (1.0 - _Metalness); // 漫反射比例

				float3 diffuse = kD * albedo / 3.14159;

				// 镜面反射部分(GGX + Smith + Schlick)
				float alpha = _Roughness * _Roughness;
				float D = GGX_Distribution(NdotH, alpha); // 法线分布
				float G = SmithGeometry(NdotV, NdotL, alpha); // 几何遮蔽
				float3 specular = F * D * G / (4.0 * NdotV * NdotL + 0.0001);

				// 直接光照
				float3 radiance = _LightColor0 * NdotL * atten;
				float3 directLight = (diffuse + specular) * radiance;

				// 环境光照
				// 漫反射IBL
				float3 fixNormal = worldNormal;
				fixNormal.z *= -1;
				fixNormal.x *= -1;
				float3 diffuseIBL = SampleIrradiance(fixNormal) * albedo;

				// 根据粗糙度选择预滤波贴图的Mip层级
				float maxMip = max(0, _PrefilteredMipCount - 1);
				float mipLevel = _Roughness * maxMip;
				float3 fixReflDir = reflDir;
				fixReflDir.z *= -1;
				fixReflDir.x *= -1;
				float3 prefilteredColor = texCUBElod(_PrefilteredEnvMap, float4(fixReflDir, mipLevel)).rgb;

				// 采样BRDF积分贴图
				float2 brdfSamplePoint = float2(max(NdotV, 0.0), _Roughness);
				float2 brdfValue = tex2D(_BRDFIntegrationMap, brdfSamplePoint).rg;

				// 使用粗糙度调整的菲涅尔项
				float3 F1 = fresnelSchlickRoughness(max(NdotV, 0.0), F0, _Roughness);

				// 组合镜面反射IBL
				float3 specularIBL = prefilteredColor * (F1 * brdfValue.x + brdfValue.y) * _ReflectionIntensity;

				float3 finalColor = directLight + diffuseIBL + specularIBL;

				#if defined(_TONEMAPTYPE_REINHARD)
					finalColor = ReinhardToneMapping(finalColor, _Exposure);
				#elif defined(_TONEMAPTYPE_CRYENGINE2)
                    finalColor = CEToneMapping(finalColor, _Exposure);
				#elif defined(_TONEMAPTYPE_FILMIC)
					finalColor = Uncharted2ToneMapping(finalColor, _Exposure);
				#elif defined(_TONEMAPTYPE_ACES)
					finalColor = ACESToneMapping(finalColor, _Exposure);
                #endif

				return fixed4(finalColor, 1.0);
			}
			ENDCG
		}

	}
	FallBack "Specular"
}
